Als Lieferant von Linearmaschinen verstehe ich die Herausforderungen, die der Umgang mit Maschinenvibrationen mit sich bringt. Übermäßige Vibrationen beeinträchtigen nicht nur die Leistung und Lebensdauer der Linearmaschine, sondern auch die Qualität der hergestellten Produkte. In diesem Blogbeitrag werde ich einige effektive Strategien zur Reduzierung der Vibrationen einer Linearmaschine vorstellen und dabei auf meiner Erfahrung in der Branche aufbauen.
Die Ursachen von Vibrationen in Linearmaschinen verstehen
Bevor wir uns mit den Lösungen befassen, ist es wichtig, die Grundursachen für Vibrationen in Linearmaschinen zu verstehen. Vibrationen können auf verschiedene Faktoren zurückzuführen sein, darunter mechanische Unwucht, falsche Ausrichtung, lose Komponenten und Resonanz.
Mechanische Unwuchten entstehen, wenn die Massenverteilung der beweglichen Teile in der Linearmaschine ungleichmäßig ist. Dies kann zu einer unausgeglichenen Kraft während des Betriebs führen, wodurch die Maschine vibriert. Auch eine unsachgemäße Ausrichtung der Linearführungen, Riemen oder anderer Komponenten kann zu erhöhter Reibung und Vibration führen. Lose Komponenten wie Schrauben und Muttern können beim Betrieb der Maschine Klappern und Vibrationen verursachen. Resonanz hingegen entsteht, wenn die Eigenfrequenz der Maschine mit der Frequenz der Betriebskräfte übereinstimmt, was zu einer verstärkten Vibration führt.
Strategien zur Vibrationsreduzierung
1. Richtige Installation und Ausrichtung
Einer der grundlegendsten Schritte zur Reduzierung von Vibrationen ist die Gewährleistung einer ordnungsgemäßen Installation und Ausrichtung der Linearmaschine. Dazu gehört die genaue Ausrichtung der Linearführungen, Riemen und anderer Komponenten. Falsch ausgerichtete Komponenten können zu ungleichmäßigen Kräften und erhöhter Reibung führen, was zu Vibrationen führt.
Bei der Installation ist es wichtig, die Richtlinien des Herstellers genau zu befolgen. Verwenden Sie Präzisionsmesswerkzeuge, um sicherzustellen, dass die Linearführungen parallel und eben sind. Überprüfen Sie die Ausrichtung der Riemen und Riemenscheiben, um sicherzustellen, dass sie richtig gespannt und zentriert sind. Stellen Sie außerdem sicher, dass alle Schrauben und Muttern mit den empfohlenen Drehmomentspezifikationen angezogen sind, um zu verhindern, dass sich Komponenten lösen.
2. Auswuchten der beweglichen Teile
Das Auswuchten der beweglichen Teile der Linearmaschine ist eine weitere effektive Möglichkeit, Vibrationen zu reduzieren. Dabei muss die Massenverteilung der Komponenten angepasst werden, um die unausgeglichenen Kräfte zu minimieren. Wenn beispielsweise eine rotierende Welle eine ungleichmäßige Massenverteilung aufweist, kann sie durch Hinzufügen oder Entfernen von Gewicht an bestimmten Stellen ausgeglichen werden.
Es gibt verschiedene Methoden zum Auswuchten der beweglichen Teile, einschließlich des statischen Auswuchtens und des dynamischen Auswuchtens. Beim statischen Auswuchten handelt es sich um das Auswuchten des Bauteils im Ruhezustand, beim dynamischen Auswuchten werden die im Betrieb auf das Bauteil einwirkenden Kräfte berücksichtigt. Mit professionellen Auswuchtgeräten kann die Massenverteilung der Komponenten genau gemessen und eingestellt werden.
3. Verwendung von vibrationsdämpfenden Materialien
Schwingungsdämpfende Materialien können verwendet werden, um die durch Schwingungen erzeugte Energie zu absorbieren und abzuleiten. Diese Materialien können auf verschiedene Teile der Linearmaschine aufgebracht werden, beispielsweise auf die Basis, den Rahmen und die Komponenten. Zu den üblichen schwingungsdämpfenden Materialien gehören Gummi, Schaumstoff und viskoelastische Polymere.
Gummilager können verwendet werden, um die Linearmaschine vom Boden oder anderen tragenden Strukturen zu isolieren. Diese Halterungen absorbieren die Schwingungsenergie und verhindern, dass sie an die Umgebung übertragen wird. Schaumstoffpolsterung kann verwendet werden, um die durch die beweglichen Teile erzeugten Geräusche und Vibrationen zu reduzieren. Viskoelastische Polymere können auf die Oberflächen der Bauteile aufgetragen werden, um die Vibrationen zu dämpfen und den Lärm zu reduzieren.
4. Regelmäßige Wartung und Inspektion
Um den reibungslosen Betrieb der Linearmaschine sicherzustellen und Vibrationen zu reduzieren, sind regelmäßige Wartung und Inspektion unerlässlich. Dazu gehört die Überprüfung der Ausrichtung der Komponenten, das Anziehen der Schrauben und Muttern sowie das Schmieren der beweglichen Teile.
Überprüfen Sie die Linearführungen regelmäßig auf Anzeichen von Verschleiß. Ersetzen Sie abgenutzte oder beschädigte Komponenten umgehend, um weitere Vibrationen zu vermeiden. Überprüfen Sie die Riemen und Riemenscheiben auf richtige Spannung und Ausrichtung. Reinigen Sie die Maschine regelmäßig, um Schmutz, Ablagerungen oder Staub zu entfernen, der erhöhte Reibung und Vibrationen verursachen kann.
5. Optimierung der Betriebsparameter
Auch die Optimierung der Betriebsparameter der Linearmaschine kann zur Reduzierung von Vibrationen beitragen. Dazu gehört die Anpassung der Geschwindigkeit, Beschleunigung und Verzögerung, um Aufprallkräfte und Vibrationen zu minimieren.
Vermeiden Sie den Betrieb der Maschine mit hohen Geschwindigkeiten oder plötzlichen Richtungswechseln, da dies zu erhöhten Vibrationen führen kann. Verwenden Sie sanfte Beschleunigungs- und Verzögerungsprofile, um die Belastung der Komponenten zu reduzieren. Passen Sie außerdem die Belastbarkeit der Maschine an, um sicherzustellen, dass diese nicht überlastet wird, da dies ebenfalls zu erhöhten Vibrationen führen kann.
Fallstudien
Um die Wirksamkeit dieser Strategien zu veranschaulichen, werfen wir einen Blick auf einige Fallstudien.
Fallstudie 1: Automatische Randmarkierungs- und Lokalisierungs- und Schneidemaschine HY - BD - C
DerHY - BD - C Automatische Randmarkierungs- und Lokalisierungs- und Schneidemaschineist eine hochpräzise lineare Maschine, die in der Matratzenherstellungsindustrie eingesetzt wird. Vor der Umsetzung der Vibrationsreduzierungsstrategien kam es während des Betriebs zu erheblichen Vibrationen an der Maschine, die die Qualität des Schneidens und Markierens beeinträchtigten.
Durch die Befolgung der oben beschriebenen Schritte, einschließlich ordnungsgemäßer Installation und Ausrichtung, Auswuchten der beweglichen Teile, Verwendung von vibrationsdämpfenden Materialien und regelmäßiger Wartung, wurden die Vibrationen der Maschine erheblich reduziert. Dies führte zu einer verbesserten Schnitt- und Markierungsgenauigkeit, einem geringeren Geräuschpegel und einer längeren Maschinenlebensdauer.
Fallstudie 2: HY – BD – FG Doppelkopf-Bördelmaschine – 3A (links und rechts)
DerHY - BD - FG Doppelkopf-Bördelmaschine - 3A (links und rechts)ist eine weitere lineare Maschine, die in der Matratzenherstellungsindustrie eingesetzt wird. Die Maschine war aufgrund mechanischer Unwucht und falscher Ausrichtung übermäßigen Vibrationen ausgesetzt.
Nach der Umsetzung der Vibrationsreduzierungsstrategien, wie dem Auswuchten der rotierenden Teile, der Neuausrichtung der Komponenten und der Verwendung von vibrationsdämpfenden Halterungen, wurden die Vibrationen der Maschine um mehr als 50 % reduziert. Dies führte zu einer verbesserten Bördelqualität, geringeren Ausfallzeiten und einer höheren Produktivität.

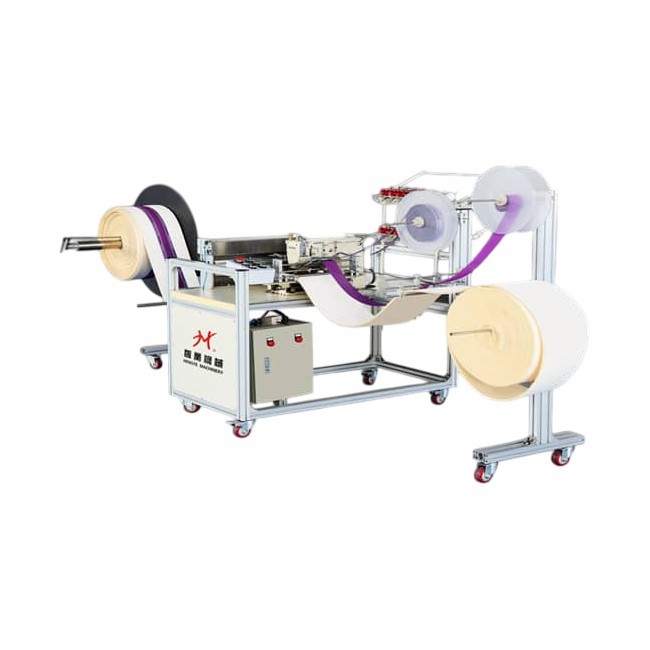

Fallstudie 3: HY - BD - 2A Automatische Maschine zur Dekoration von Matratzenrändern
DerHY - BD - 2A Automatische Maschine zur Dekoration von Matratzenrändernhatte Vibrationsprobleme, die die Genauigkeit des Dekorationsprozesses beeinträchtigten. Durch die Optimierung der Betriebsparameter, den Einsatz schwingungsdämpfender Materialien und die regelmäßige Wartung konnten die Schwingungen wirksam kontrolliert werden.
Dadurch war die Maschine in der Lage, hochwertige Matratzenranddekorationen mit verbesserter Präzision und Konsistenz herzustellen.
Abschluss
Die Reduzierung der Vibrationen einer Linearmaschine ist entscheidend für die Gewährleistung ihrer optimalen Leistung, Langlebigkeit und der Qualität der hergestellten Produkte. Indem Sie die Ursachen von Vibrationen verstehen und die in diesem Blogbeitrag beschriebenen Strategien umsetzen, wie z. B. ordnungsgemäße Installation und Ausrichtung, Auswuchten der beweglichen Teile, Verwendung vibrationsdämpfender Materialien, regelmäßige Wartung und Optimierung der Betriebsparameter, können Sie die Vibrationen Ihrer Linearmaschine wirksam reduzieren.
Wenn Sie mehr über unsere Linearmaschinen erfahren möchten oder Unterstützung bei der Reduzierung der Vibrationen Ihrer vorhandenen Maschinen benötigen, laden wir Sie ein, mit uns für ein ausführliches Gespräch Kontakt aufzunehmen. Unser Expertenteam ist bereit, Ihnen maßgeschneiderte Lösungen und Unterstützung zu bieten, die auf Ihre spezifischen Bedürfnisse zugeschnitten sind.
Referenzen
- „Vibrationsanalyse und -kontrolle in Industriemaschinen“ von John D. Smith.
- „Mechanical Design and Manufacturing Handbook“ von Robert C. Juvinall und Kurt M. Marshek.
- Herstellerhandbücher für die automatische Randmarkierungs- und Lokalisierungs- und Schneidemaschine HY - BD - C, die Doppelkopf-Bördelmaschine HY - BD - FG - 3A (links und rechts) und die automatische Matratzenranddekorationsmaschine HY - BD - 2A.
