Welche Kalibrierungsmethoden gibt es für eine Linearmaschine?

Welche Kalibrierungsmethoden gibt es für eine Linearmaschine?

Als renommierter Lieferant von Linearmaschinen weiß ich, wie wichtig eine ordnungsgemäße Kalibrierung ist, um die optimale Leistung und Genauigkeit dieser Maschinen sicherzustellen. Linearmaschinen werden häufig in verschiedenen Branchen eingesetzt, beispielsweise in der Fertigung, Automatisierung und Materialhandhabung. Ihre Präzision und Zuverlässigkeit beeinflussen maßgeblich die Qualität der Endprodukte. In diesem Blog werde ich mich mit den Kalibrierungsmethoden für lineare Maschinen befassen und die Bedeutung solcher Prozesse hervorheben.

1. Verständnis der Grundlagen der linearen Maschinenkalibrierung

Bei der Kalibrierung werden die Messungen oder die Leistung einer linearen Maschine mit einem bekannten Standard verglichen. Ziel ist es, eventuelle Abweichungen zu erkennen und zu korrigieren, um sicherzustellen, dass die Maschine innerhalb akzeptabler Toleranzen arbeitet. Eine gut kalibrierte lineare Maschine kann konsistente Ergebnisse liefern, Fehler reduzieren und die Gesamteffizienz steigern.

Es gibt mehrere Faktoren, die die Genauigkeit einer Linearmaschine beeinflussen können, darunter mechanischer Verschleiß, Umgebungsbedingungen und elektrische Störungen. Wenn beispielsweise eine Linearmaschine ständig im Einsatz ist, kann es zu Reibung an den beweglichen Teilen kommen, die nach und nach zu einer Fehlausrichtung führen kann. Temperatur- und Feuchtigkeitsschwankungen können auch dazu führen, dass sich Maschinenkomponenten ausdehnen oder zusammenziehen, was sich auf die Genauigkeit auswirkt.

2. Geometrische Kalibrierung

Die geometrische Kalibrierung ist eine der grundlegenden Methoden für lineare Maschinen. Der Schwerpunkt liegt auf den physikalischen Eigenschaften und der Ausrichtung der Maschinenkomponenten.

• Geradheitskalibrierung: Diese Kalibrierungsmethode stellt sicher, dass sich die linearen Bewegungsachsen der Maschine geradlinig bewegen. Es kann ein Lineal oder ein Laserinterferometer verwendet werden. Ein Lineal ist ein einfaches und kostengünstiges Werkzeug. Es wird entlang der Bewegungsachse platziert und die Maschine wird dann bewegt. Jede Abweichung zwischen dem beweglichen Teil der Maschine und dem Lineal kann mit Fühlerlehren oder anderen Messgeräten gemessen werden. Ein Laserinterferometer hingegen ist ein präziseres Werkzeug. Es nutzt die Interferenz von Laserstrahlen, um die Geradheit der Bewegung zu messen und liefert so hochpräzise Ergebnisse.

• Kalibrierung der Rechtwinkligkeit: In vielen linearen Maschinen müssen mehrere Achsen senkrecht zueinander stehen. Beispielsweise sollten in einer 3-Achsen-Linearmaschine die X-, Y- und Z-Achsen für eine genaue Positionierung senkrecht sein. Zur Überprüfung der Rechtwinkligkeit kann ein Winkelmessgerät oder ein Präzisionswinkelmessgerät verwendet werden. Wenn eine Abweichung festgestellt wird, können Unterlegscheiben oder Einstellschrauben verwendet werden, um die Ausrichtung zu korrigieren.

• Ebenheitskalibrierung: Dies ist entscheidend für Maschinen, die eine ebene Arbeitsfläche benötigen. Es können Werkzeuge wie eine Richtplatte und eine Messuhr verwendet werden. Die Planplatte dient als bekannte flache Referenz und die Messuhr dient zur Messung der Höhenunterschiede auf der Arbeitsfläche der Maschine.

3. Kalibrierung der Positionierungsgenauigkeit

Unter Positionierungsgenauigkeit versteht man die Fähigkeit der Linearmaschine, sich an eine bestimmte Position zu bewegen und dort zu bleiben.

• Kalibrierung des Inkrementalgebers: Viele lineare Maschinen verwenden Inkrementalgeber, um die Position der beweglichen Teile zu messen. Um einen Inkrementalgeber zu kalibrieren, muss eine Referenzposition festgelegt werden. Dies kann über eine Präzisionswaage oder einen Absolutwertgeber erfolgen. Der Ausgang des Encoders wird dann mit der Referenzposition verglichen und etwaige Fehler werden durch Softwareanpassung korrigiert.
• Spielausgleich: Spiel ist das Spiel oder Spiel zwischen den Zahnrädern oder mechanischen Komponenten in einer linearen Maschine. Dies kann zu Ungenauigkeiten bei der Positionierung führen, insbesondere wenn sich die Bewegungsrichtung ändert. Um das Spiel auszugleichen, kann die Steuerung der Maschine so programmiert werden, dass sie beim Ändern der Bewegungsrichtung eine zusätzliche Bewegung hinzufügt. Diese zusätzliche Bewegung wird anhand des gemessenen Spielswertes berechnet.

4. Geschwindigkeits- und Beschleunigungskalibrierung

Auch die Geschwindigkeit und Beschleunigung einer Linearmaschine müssen kalibriert werden, um einen reibungslosen und effizienten Betrieb zu gewährleisten.

• Geschwindigkeitskalibrierung: Um die tatsächliche Geschwindigkeit der bewegten Teile zu messen, kann ein Tachometer oder ein laserbasiertes Geschwindigkeitsmessgerät verwendet werden. Die gemessene Geschwindigkeit wird dann mit der Sollgeschwindigkeit in der Maschinensteuerung verglichen. Bei Abweichungen können die Regelparameter wie Motorstrom oder Pulsfrequenz angepasst werden, um die gewünschte Geschwindigkeit zu erreichen.
• Beschleunigungskalibrierung: Ähnlich wie bei der Geschwindigkeitskalibrierung kann die Beschleunigung mithilfe geeigneter Sensoren gemessen werden. Das Beschleunigungsprofil der Maschine ist wichtig, um plötzliche Stöße oder Übergeschwindigkeiten zu vermeiden, die die Maschine und das Werkstück beschädigen können. Durch die Kalibrierung der Beschleunigung kann die Maschine sanft starten und stoppen, was die Gesamtqualität des Betriebs verbessert.

5. Unsere Linearmaschinenprodukte und die Notwendigkeit einer Kalibrierung

In unserem Unternehmen bieten wir eine Reihe hochwertiger Linearmaschinen an, wie zHY-BD-FG Doppelkopf-Bördelmaschine – 3A (links und rechts). Diese Maschine ist für Präzisionsbördelvorgänge in der Matratzenherstellungsindustrie konzipiert. Eine genaue Kalibrierung ist für diese Maschine unerlässlich, um sicherzustellen, dass die Bördelung gleichmäßig und von hoher Qualität ist.

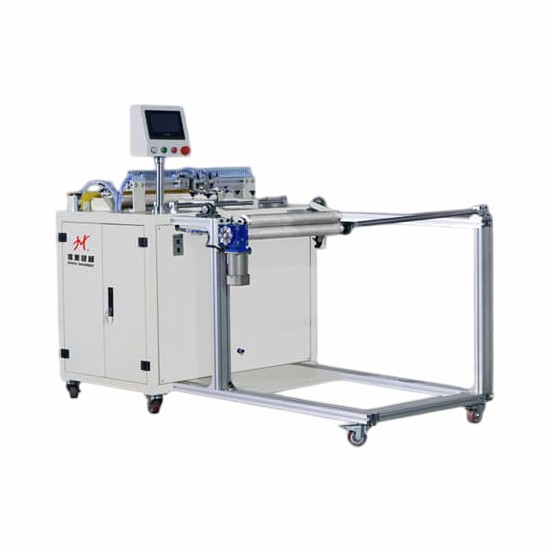

DerHY-BD ​​- C Automatische Randmarkierungs- und Lokalisierungs- und Schneidemaschineist ein weiteres Produkt in unserem Portfolio. Es erfordert eine präzise Kalibrierung, um die Matratzenränder genau zu markieren, zu lokalisieren und zu schneiden. Jede Abweichung bei der Kalibrierung kann zu ungleichmäßigen Rändern oder ungenauem Zuschnitt führen und das endgültige Aussehen und die Qualität der Matratze beeinträchtigen.

UnserHY-BD ​​– 2A Automatische Maschine zur Dekoration von Matratzenrändernwird für Ziernähte an Matratzenrändern verwendet. Die Kalibrierung dieser Maschine ist entscheidend für die Erzielung schöner und gleichmäßiger Nähmuster.

6. Die Bedeutung der regelmäßigen Kalibrierung

Regelmäßige Kalibrierung ist kein einmaliger Vorgang, sondern eine ständige Anforderung an Linearmaschinen. Im Laufe der Zeit kann die Leistung der Maschine aufgrund normaler Abnutzung nachlassen. Durch die Durchführung einer regelmäßigen Kalibrierung können potenzielle Probleme frühzeitig erkannt und Korrekturmaßnahmen ergriffen werden. Dadurch kann die Lebensdauer der Maschine verlängert, die Wartungskosten gesenkt und die Qualität der Produkte verbessert werden.

7. Fazit und Aufruf zum Handeln

Zusammenfassend lässt sich sagen, dass die Kalibrierung ein entscheidender Aspekt für die Aufrechterhaltung der Leistung und Genauigkeit linearer Maschinen ist. Durch geometrische Kalibrierung, Positionierungsgenauigkeitskalibrierung sowie Geschwindigkeits- und Beschleunigungskalibrierung können wir sicherstellen, dass unsere Maschinen optimal funktionieren.

Wenn Sie auf der Suche nach hochwertigen Linearmaschinen sind oder professionelle Beratung zur Kalibrierung benötigen, sind wir für Sie da. Unser Expertenteam verfügt über umfassende Erfahrung im Bereich der linearen Maschinentechnik und kann Ihnen die besten Lösungen für Ihre Anforderungen bieten. Ob Sie ein kleiner Hersteller oder ein großes Industrieunternehmen sind, wir haben die richtigen Produkte und Dienstleistungen für Sie. Kontaktieren Sie uns gerne, um ein Gespräch über Ihre Anforderungen zu beginnen und herauszufinden, wie unsere Linearmaschinen Ihre Produktionsprozesse verbessern können.

Referenzen

• „Precision Machine Tools Design“ von John A. Fundamentals. Herausgegeben von Industrial Press Inc.
• „Handbook of Metrology and Measurement Science“, herausgegeben von P. de Groot. Veröffentlicht von John Wiley & Sons.
• „Automatisierungstechnologien in der Fertigung“ von Michael P. Groover. Herausgegeben von Pearson Education.
